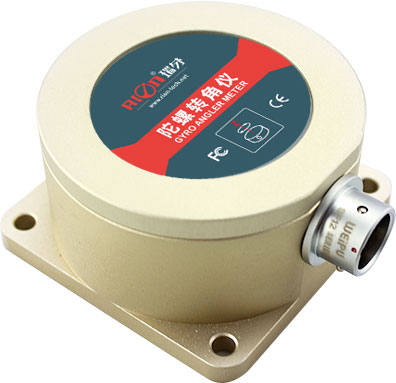

TL610D是一款基于微机械原理陀螺仪(角速率传感器),主要用于测量运动物体角速度的微型惯性器件。产品内部的硅素超微精密环型传感技术使其具有高性能、防水、抗振动、质量轻、防电磁干扰等特性,不间断机内自检技术、滤波算法并在国内首次采用消除共振技术,解决了普通陀螺仪由于周围噪声或震动干扰源对其数据的影响,TL610D另加入新型温度传感补偿技术,解决了由于漂度影响问题,具有超温稳定和使用寿命长等特点实现国内同类产品技术领先科技。
产品具有高性价比,产品小,应用领域比光纤陀螺更显优势,现已广泛应用于汽车、运动物体的位置控制和姿态控制,以及其它需要精确角度测量的场合!
TL610D | 参数 | ||
量程 | ±50°/s | ±150°/s | ±300°/s |
测量轴向 | X、Y、Z(可选) | X、Y、Z(可选) | X、Y、Z(可选) |
带宽 | >2000Hz | >2000Hz | >2000Hz |
分辩力 | 0.1°/s | 0.1°/s | 0.1°/s |
非线性 | 0.1% of FS | 0.1% of FS | 0.1% of FS |
温度漂移 | < ±0.1°/sec,/℃ | < ±0.1°/sec,/℃ | < ±0.1°/sec,/℃ |
启动时间 | 5ms | 5ms | 5ms |
输入电压 | 9~36V | 9~36V | 9~36V |
输出电压 | 0~5V | 0~5V | 0~5V |
零度偏置电压 | 2.5V(±0.01V) | 2.5V(±0.01V) | 2.5V(±0.01V) |
比率因子 | 50mV/(°/sec) | 16.66mV/(°/sec) | 8.333mV/(°/sec) |
消耗电流 | 6mA | 6mA | 6mA |
工作温度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
储存温度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃ |
容性负载 | 1000Pf | 1000Pf | 1000Pf |
振动 | 5g~10g | 5g~10g | 5g~10g |
冲击 | 200g pk,2ms,½sine | ||
时漂 | 20°/h | ||
工作寿命 | 11年 | ||
电磁兼容性 | 依照EN61000和GBT17626 | ||
平均无故障工作时间 | ≥98000小时/次 | ||
绝缘电阻 | ≥100兆欧 | ||
抗冲击 | 100g@11ms、三轴向(半正弦波) | ||
抗振动 | 10grms、10~1000Hz | ||
防水等级 | IP67 | ||
连接器/电缆线 | 5针航空插座,标配一米电缆线 | ||
重量 | 110g(不含电缆线) |
L60×W59×H33mm
L50×W49×H5mm
4颗M4螺丝
