ACA616T/626T-
CAN 2.0A输出型倾角传感器

单/双轴倾角测量

量程±1~±60°可选

尺寸:L92×W48×H36mm

DC 9~36V宽电压输入

宽温工作-40~+85℃

分辨率0.001°

IP67防护等级

高抗振性能>2000g

防水航空插头

输出方式CAN 2.0A

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

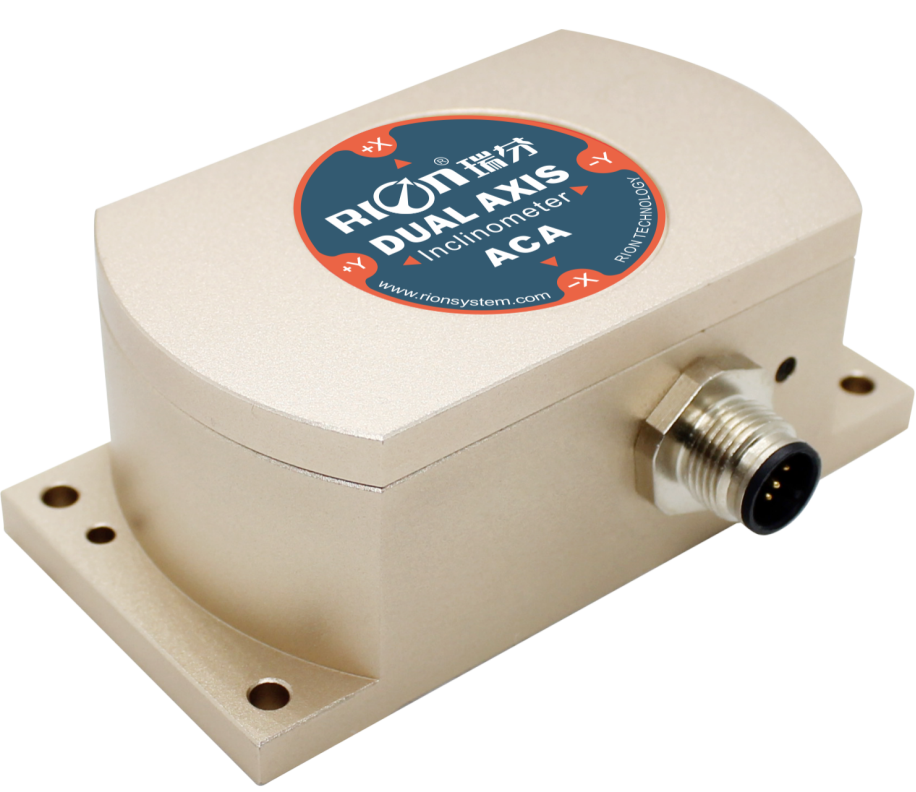

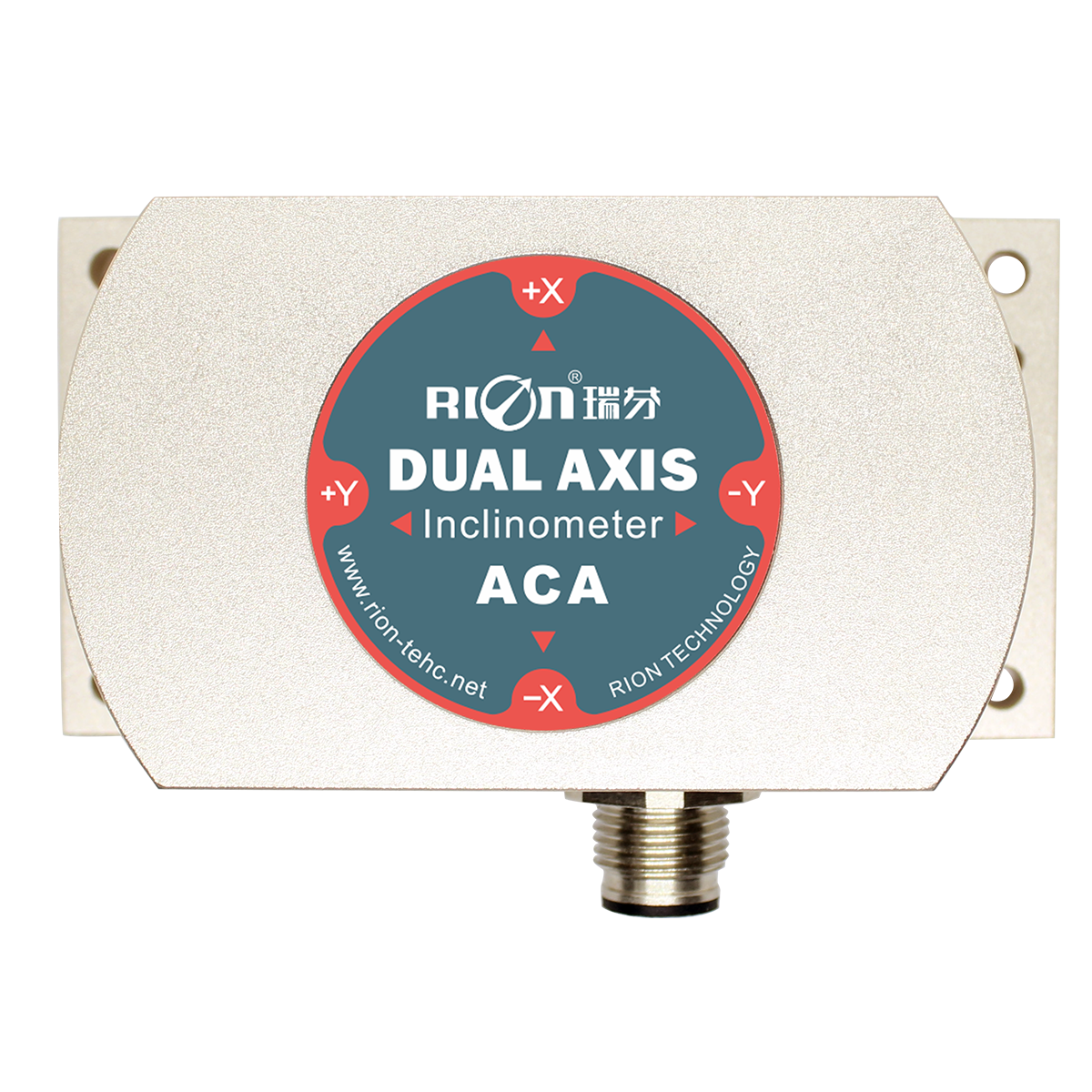

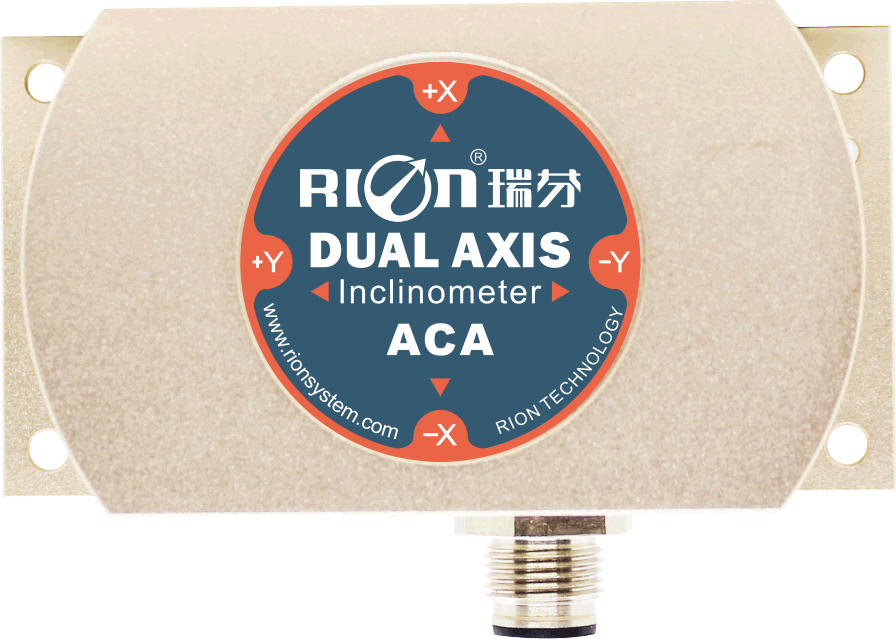

ACA616T&ACA626T-CAN2.0A是瑞芬科技在精度高的倾角平台基础上开发的一款全温补单/双轴倾角仪,其优良的温度稳定性,能在-40~85℃的宽温环境中保持较高的测量精度、更适合长期野外设备的监测与调平。另外系统内置精度高的24it A/D差分转换器,同时通过5阶滤波算法,从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出协议CAN2.0A。非接触式安装的特性使本产品具有前沿的系统集成性,只需用螺丝将传感器固定在被测的物体表面,即可自动计算出物体的姿态倾角,使用简单,无需找回相对变化变的两个面安装。抗外界电磁干扰能力强、承受冲击震动能力强,在国内同行产品中是具有可较的竞争优势,应用于精度要求高的工业领域。

应用范围

工程车辆调平

桥梁与大垻监测

激光设备定位

医疗设备角度控制

地下钻机姿态导航

铁路轨距尺、轨距仪测平

精密机床水平控制

地质设备倾斜监测

定向卫星通讯天线的俯仰角测量

性能指标

ACA616&626T-C2 

条件

参数

单位

测量范围


±10

±30

±60

°

测量轴


X/Y

X/Y

X/Y

分辨率


0.001

0.001

0.001

°

测量精度

@25℃

0.003

0.01

0.02

°(RMS)

长期稳定性


0.01

0.02

0.03

°

零点温度系数

-40~85℃

±0.0004

±0.0004

±0.0004

°/℃

灵敏度温度系数

-40~85℃

≤100

≤100

≤100

ppm/℃

上电启动时间


0.5

0.5

0.5

S

响应频率


20

20

20

Hz

输出速率

20Hz

输出信号

CAN2.0A

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防护等级

IP67

电缆线

标配2米长度、耐磨、宽温、屏蔽电缆线5P*5.7mm航空连接器

重量

235g(不含电缆线)


产品电气参数

参数

条件

最小值

典型值

最大值

单位

供电电压

标准

9

12、24

36

V


可定制


其它电压


V

工作电流

无负载


50


mA

工作温度


-40


+85

存储温度


-40


+85

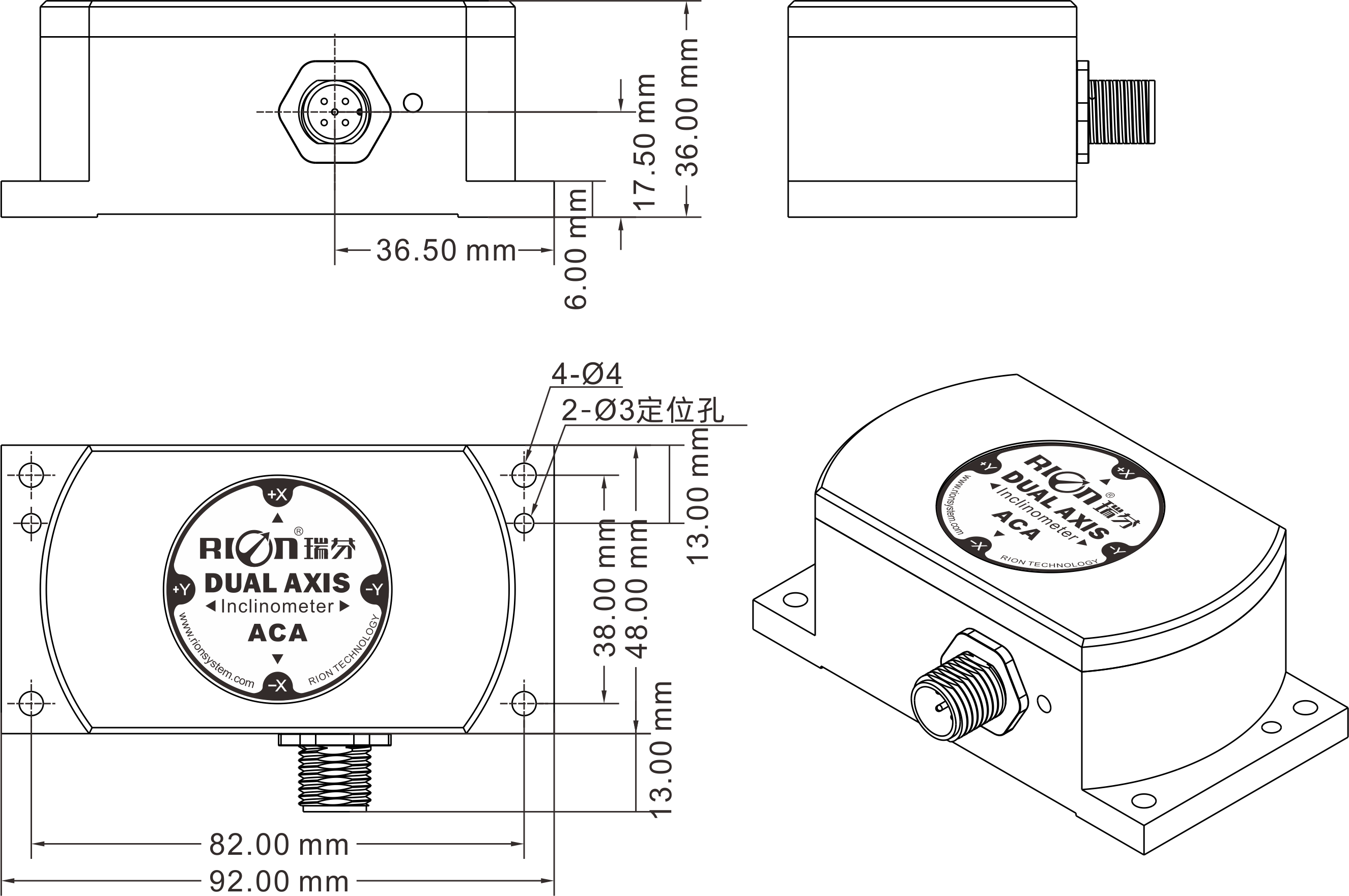

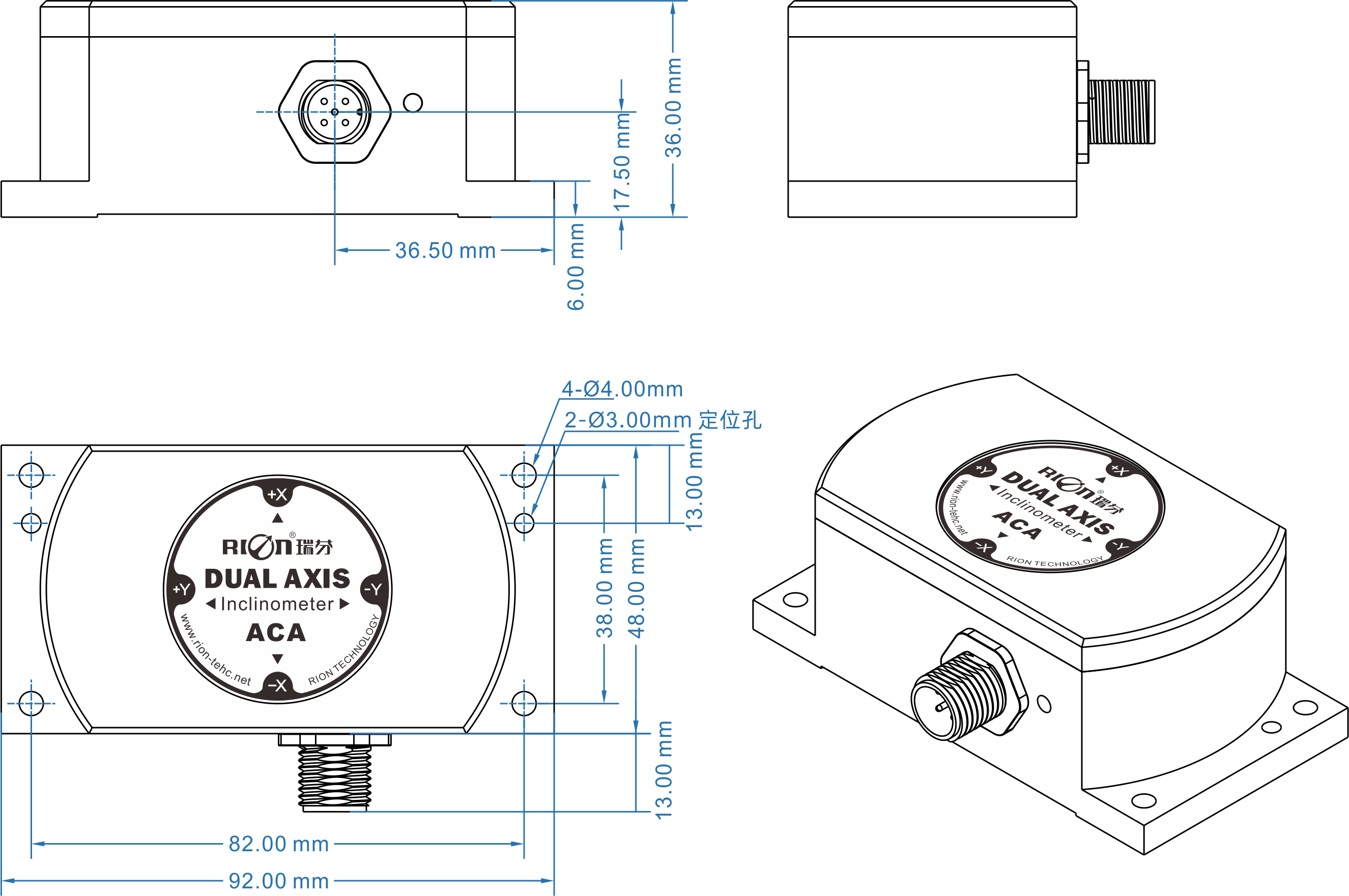

尺寸图



尺寸说明

  • 外壳尺寸

    L92×W48×H36mm

  • 安装尺寸

    L82×W38×H6mm

  • 安装螺丝

    4颗M4螺丝/2颗M3定位销

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
