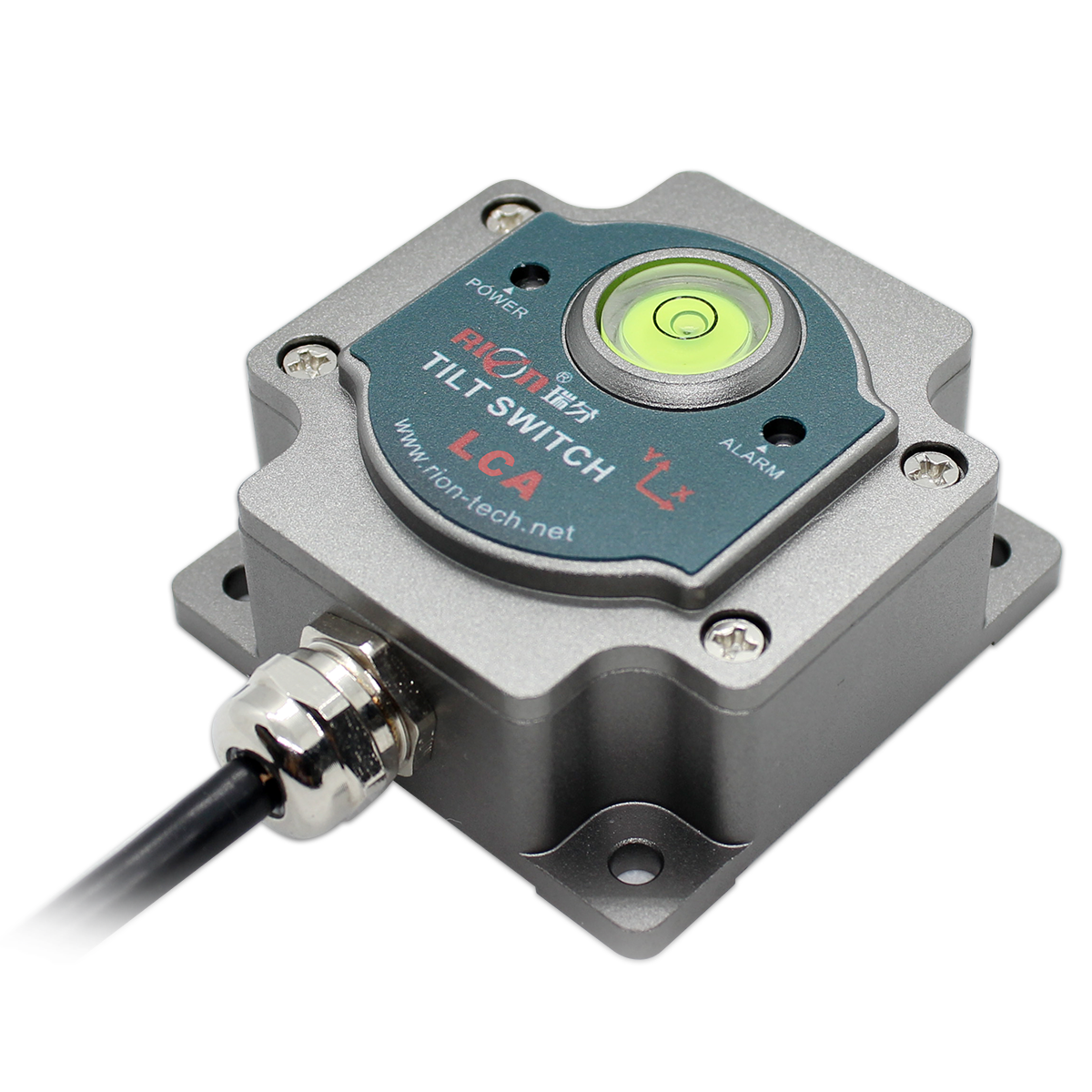

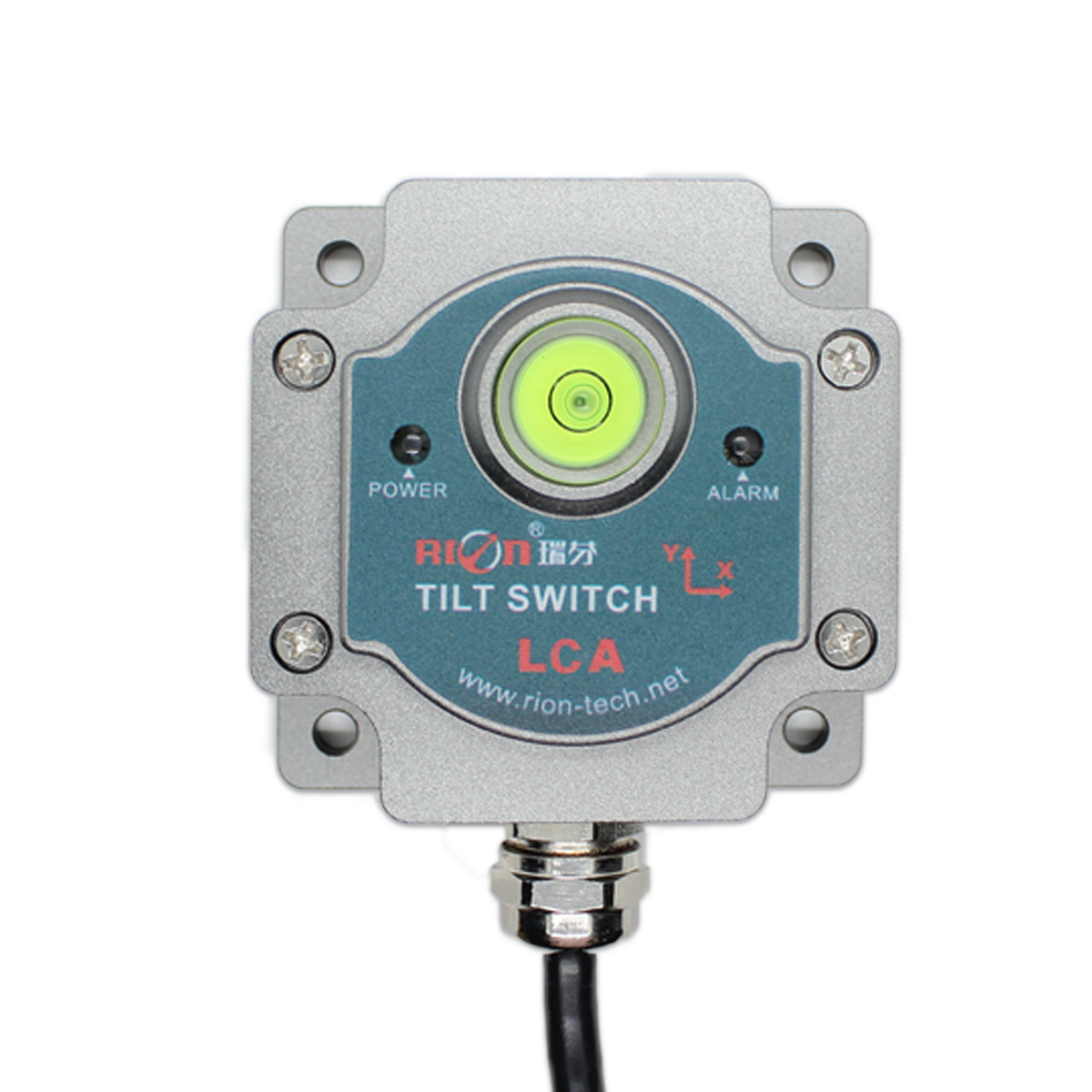

LCA331/332
开关量输出型倾角开关

单/双轴倾角测量

精度:0.1°

开关量输出(高低电平)

宽温工作-40~+85℃

分辨率0.05°

IP67防护等级

高抗振性能>2000g

直接引线式接口

客户可自设报警角度值

带设零度功能

正/反向输出可选

Dc9~36V宽电压输入

LED报警

水平泡零点参考

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


LCA331/LCA332是瑞芬科技集成进口控制核心单元,针对水平安全报警与平台调平检测相关行业应用而开发的数字双轴倾角开关。用户可自行设定报警角度阀值,当超过安全角度值时会输出开关量信号(输出电压=供电电压),驱动电磁阀关断液压系统,也可驱动蜂鸣器和报警灯,自动警示作业人员进行安全施工。该产品主要用于控制各种工程机械或设备平台水平,实时自动监控左右前后四个方向倾斜状态。产品设计精密,对温度和线性度进行了再次补偿,集成了短路、瞬间高压、极性、涌浪等全面保护功能,适合各种恶劣工业环境作业。在产品的可靠性与稳定性上也采用工业级MCU、三防PCB板、进口电缆、宽温金属外壳等各种措施来提高产品的工业级别。



应用范围

各种工程机械角度控制

云台运转监控

电动盲人椅测平

四轮定位系统

汽车底盘测量

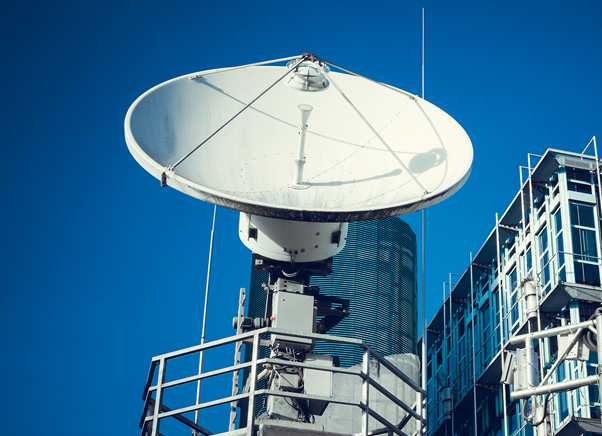

卫星天线定位

医疗床调平

性能指标

LCA331/LCA332

条件

参数

单位

测量范围


±15

°

测量轴


X Y

分辨率


0.05

°

测量精度


0.1

°

长期稳定性


0.05

°

零点温度系数

-40~85℃

±0.01

°/℃

灵敏度温度系数

-40~85℃

≤100

ppm/℃

上电启动时间

0.1

S

响应时间

0.2

s

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

直接引线IP67; 航空插头IP65

电缆线

标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2

重量

140g(不含电缆线)


产品电气参数

参数

条件

最小值

典型值

最大值

单位

供电电压

标准

9

12、24

36

V

报警输出电流




1000

mA

工作电流

无负载


40


mA

工作温度


-40


+85

存储温度


-40


+85

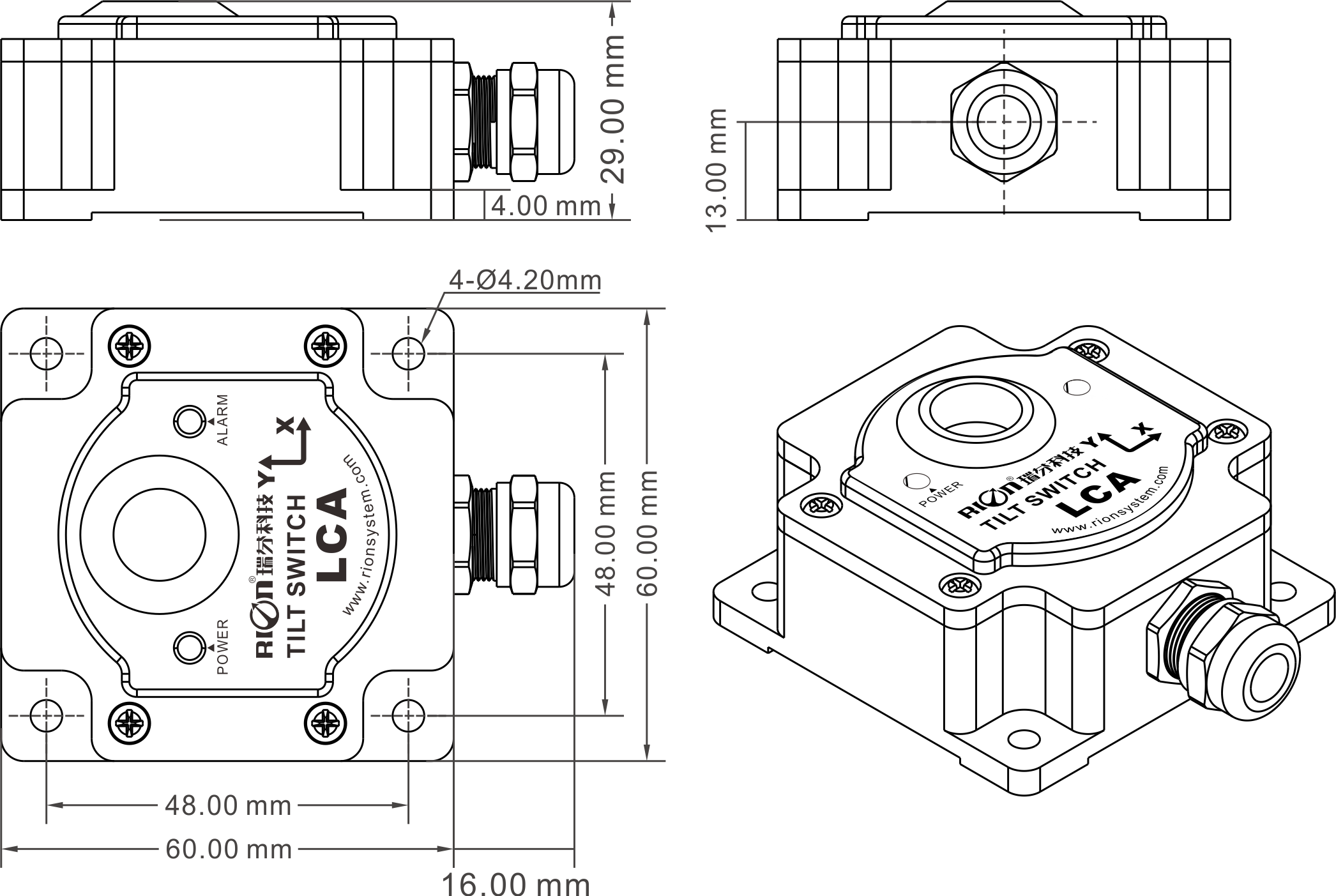

尺寸图


尺寸说明

  • 外壳尺寸

    L60×W60×H29mm

  • 安装尺寸

    L48×W48×H4mm

  • 安装螺丝

    4颗M4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
