单/双轴倾角测量
量程±1～±90°可选
分辨率0.01°
输出方式4～20mA
宽温工作-40～+85℃
IP67防护等级
高抗振性能>2000g
产品介绍
应用范围
性能参数

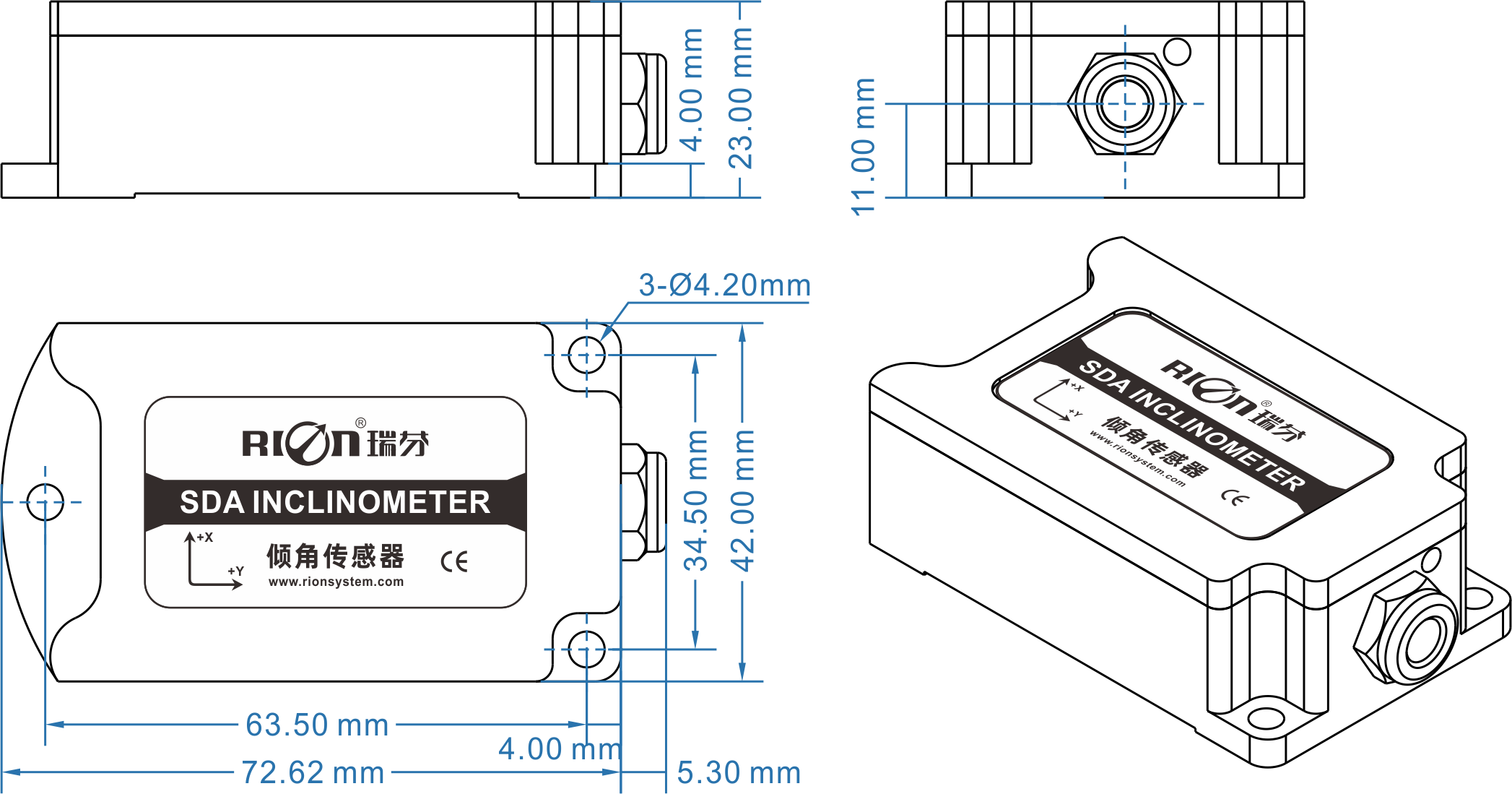

尺寸图

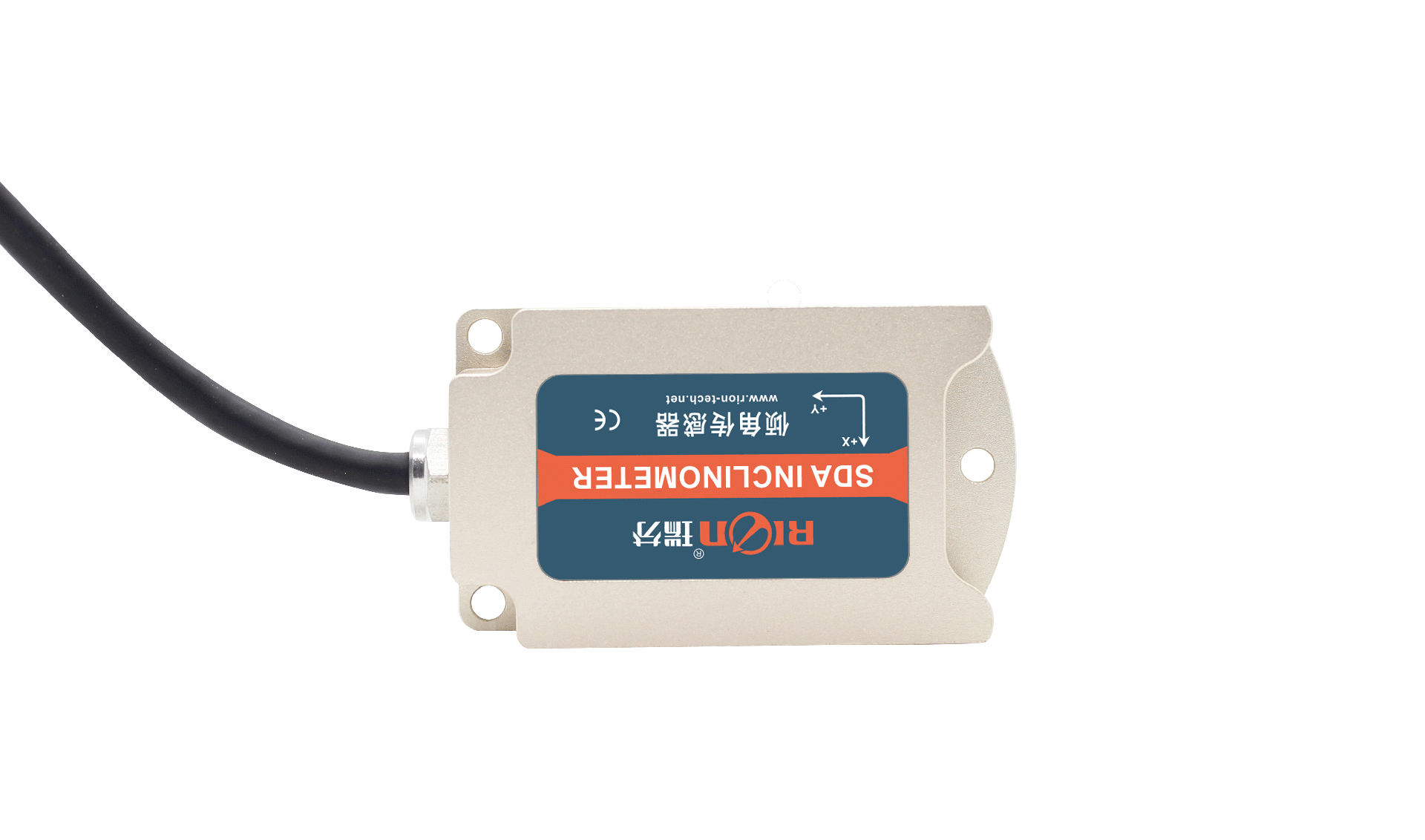

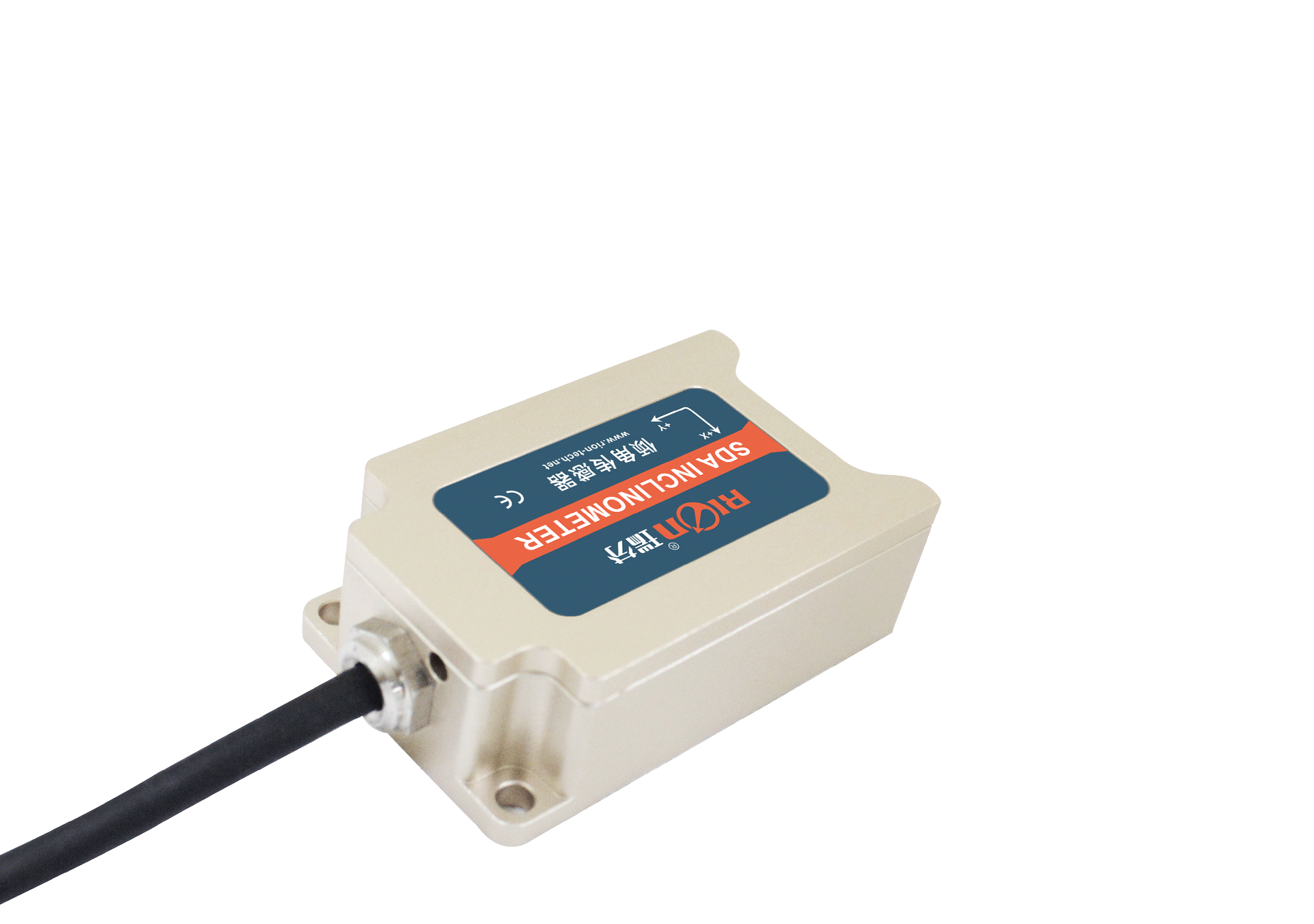

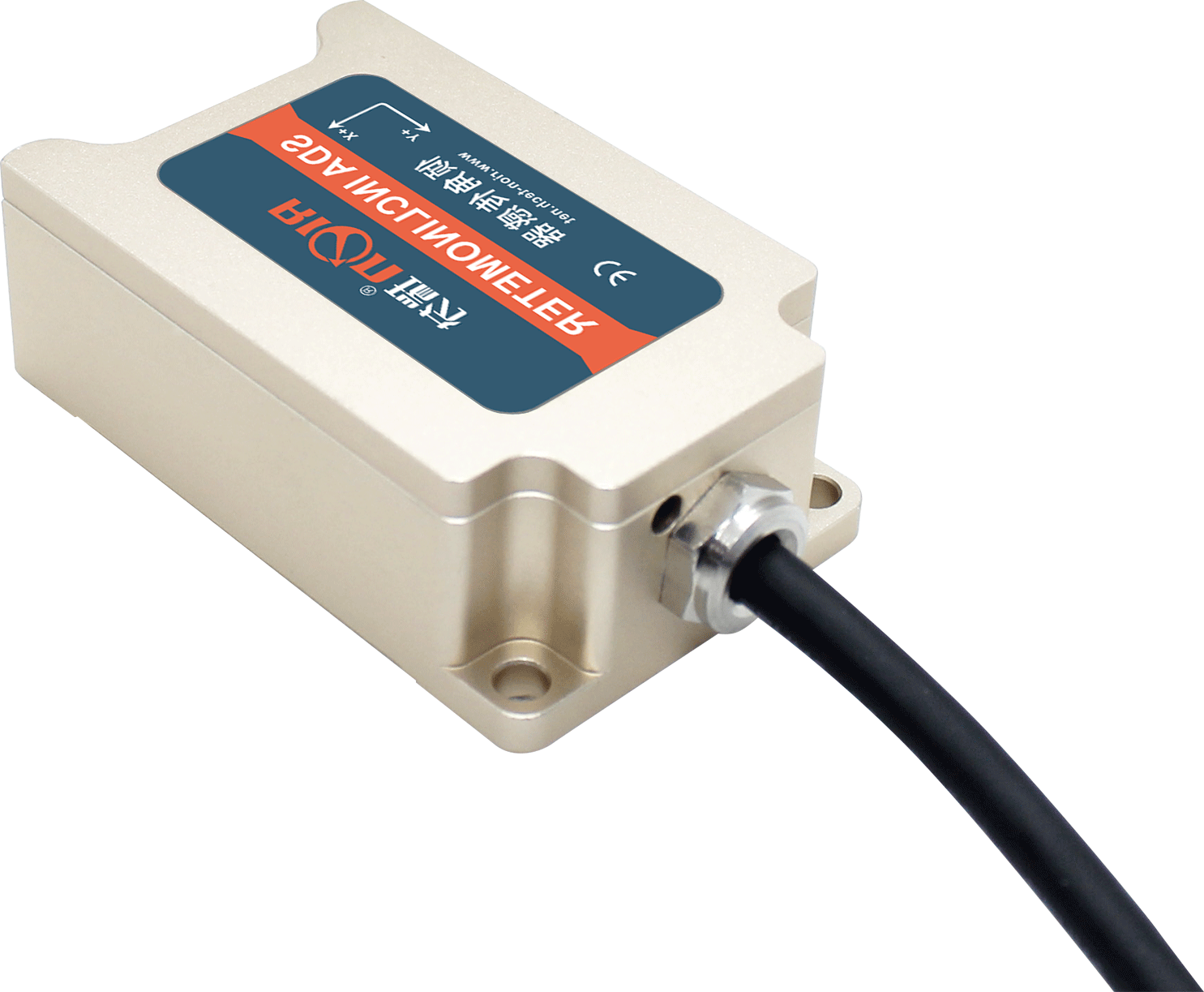

资料下载SDA118T/SDA128T是一款工业级电流输出型倾角仪，高抗震性能，保障物体的精度测量；标准电流4～20mA输出，同时输出双轴的倾斜度，可长距离传输达2000米。输出信号抗干扰性强，专应用于恶劣环境工作的工程机械设备。产品采用新型的MEMS传感生产工艺生产，对温度误差和非线性误差做出了精而准的补偿和修正，小量程精度高达0.05°，准确度高、体积小、封装工艺高、承受冲击震动能力佳，产品内置抗射频，采用抗电磁干扰电路，尤其适合应用地下非开挖型机械及其它恶劣工业环境。该产品除了比市场普通产品技术参数好之外，在产品的可靠性与稳定性上也采用工业应用级别MCU、三防PCB板、进口电缆、宽温屏蔽金属外壳等各种措施来提高产品的工业级别。
工程车辆调平
| SDA118/128T | 条件 | 参数 | 单位 | ||||
| 测量范围 | | ±10 | ±30 | ±60 | ±90 | ±180 | ° |
| 测量轴 | | X Y | X Y | X Y | X Y | X | 轴 |
| 零点输出 | 0°的输出 | 12 | 12 | 12 | 12 | 12 | mA |
| 分辨率 | | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ° |
| 测量精度（RMS） | @25℃ | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | ° |
| 长期稳定性 | | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ° |
| 零点温度系数 | -40～85℃ | ±0.006 | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/℃ |
| 灵敏度温度系数 | -40～85℃ | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ppm/℃ |
| 上电启动时间 | | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | S |
| 响应时间 | | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | s |
| 响应频率 | | 1～20 | 1～20 | 1～20 | 1～20 | 1～20 | Hz |
| 电磁兼容性 | 依照EN61000和GBT17626 | ||||||
| 平均无故障工作时间 | ≥98000小时/次 | ||||||
| 绝缘电阻 | ≥100兆欧 | ||||||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||||||
| 抗振动 | 10grms、10～1000Hz | ||||||
| 防水等级 | IP67 | ||||||
| 电缆线 | 标配1米长度、耐磨、防油、宽温、屏蔽电缆线 | ||||||
| 重量 | ≤180g(不含电缆线) | ||||||
L72.62×W42×H23mm
L63.5×W34.5×H4mm
3颗M4螺丝
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
