HCA516T/526T-
CAN OPEN输出型倾角传感器

单/双轴倾角测量

量程±1~±35°可选

尺寸:90×50×34mm

DC 9~36V宽电压输入

宽温工作-40~+85℃

分辨率0.001°

IP67防护等级

高抗振性能>2000g

防水航空插头

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍


HCA516T/HCA526T-CAN OPEN是 瑞芬科技开发的一款双轴向精度高的单/双轴倾角仪, 传承SCA系列的稳定性,而精度得到有效提高、温度漂移性能更优更稳,另外系统内置精度高的16bit A/D差分转换器,同时通过5阶滤波算法,从而可以测量传感器输出相对于水平面的倾斜和俯仰角度。输出接口CAN OPEN。由于内置精度高的数字温感器,可根据内置温度传感器的变化修正传感器温度漂移(温度输出可选),保障产品在低温与高温环境下的高重复性。输出响应频率可达50Hz,如需更高的响应频率我司可根据用户定制。产品属于真正工业级产品,性能可靠,扩展性好。适合应用于各种恶劣工业控制环境。


应用范围

铁路机车监测

各种工程机械倾角测量

地质设备倾斜监测

石油钻井设备

雷达车辆平台检测

地下钻机姿态导航

基于倾角的方向测量

船舶航行姿态测量

盾构顶管应用

性能指标

HCA516/526T-C1

条件

参数

单位

测量范围


±10

±35

°

测量轴


X /XY

X /XY

分辨率


0.001

0.001

°

测量精度

@25℃

0.005

0.01

°(RMS)

长期稳定性


0.01

0.02

°

零点温度系数

-40~85℃

±0.002

±0.002

°/℃

灵敏度温度系数

-40~85℃

≤50

≤50

ppm/℃

上电启动时间


0.5

0.5

S

响应频率


20

20

Hz

输出速率

5Hz、15Hz、35Hz、50Hz可设置

输出信号

CAN OPEN

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

IP67

电缆线

标配1米长度、耐磨、宽温、屏蔽电缆线4*0.4mm2航空连接器

重量

≤250g(不含电缆线)

产品电气参数

参数

条件

最小值

典型值

最大值

单位

供电电压

标准

9

12、24

36

V


可定制


其它电压


V

工作电流

无负载


50


mA

工作温度


-40


+85

存储温度


-40


+85

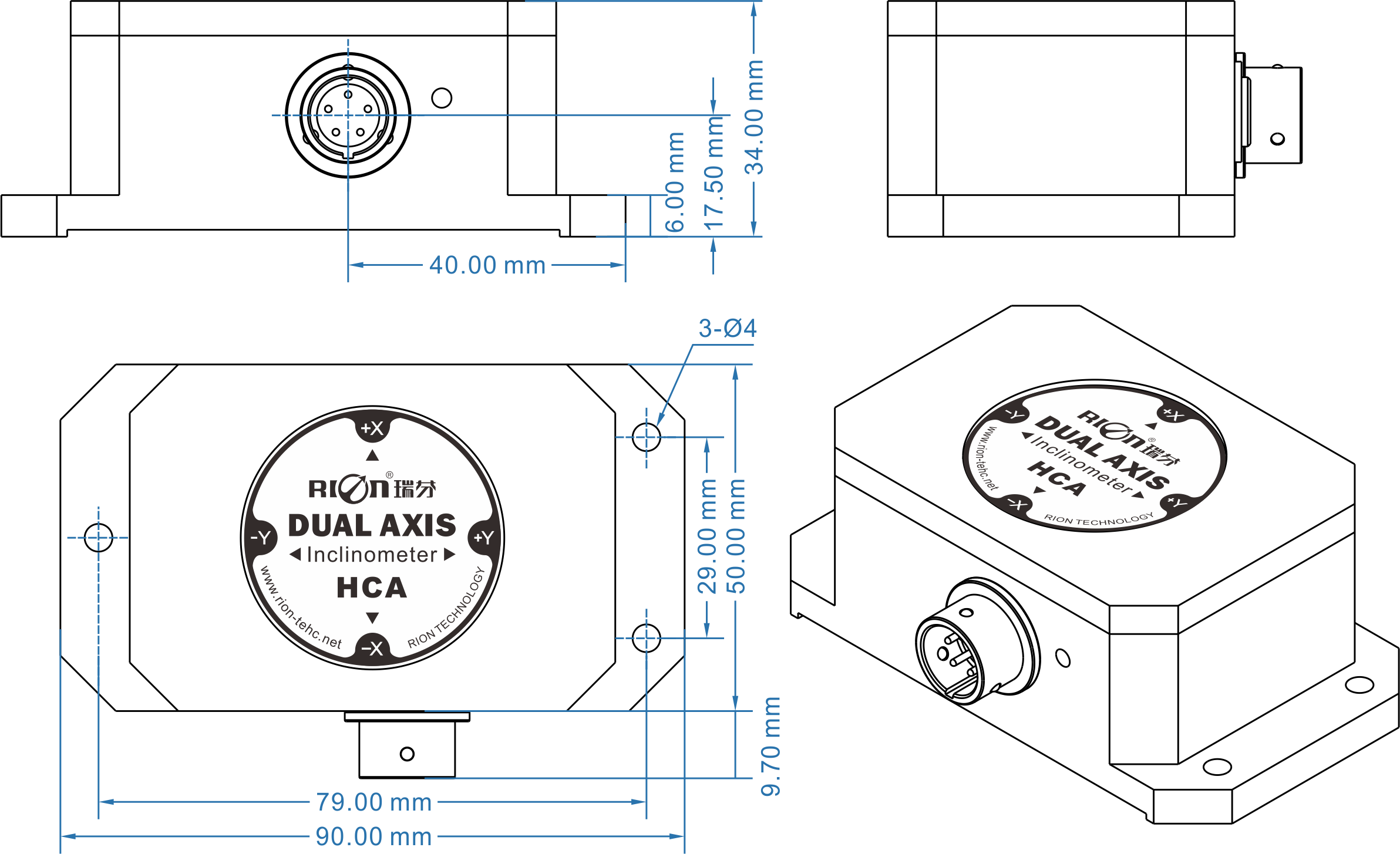

尺寸图



尺寸说明

  • 外壳尺寸


    L90×W50×H34mm


  • 安装尺寸

    L79×W29×H6mm

  • 安装螺丝

    3颗M4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
