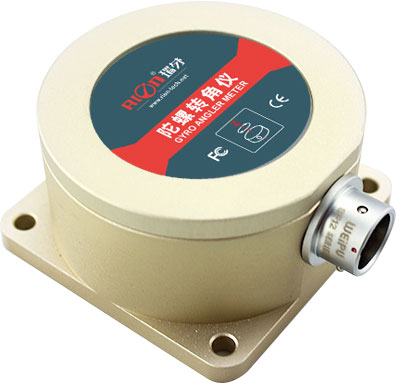

TL618D
MEMS微机械电流型陀螺仪

基于微机械原理陀螺仪(角速率传感器)

高性能漂移稳定性

噪声低

重量轻、全固态

寿命长,稳定性强

价格比高

卓越震动性能

紧凑而轻巧设计

4~20mA电流输出

宽温度范围

DC 9~36V供电

温度漂移 ±0.1°/sec/℃

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

TL618D是一款基于微机械原理陀螺仪(角速率传感器),是主要用于测量运动物体角速度的微型惯性器件。产品内部的硅素超微精密环型传感技术使其具有高性能、防水、抗振动、质量轻、防电磁干扰等特性,不间断机内自检技术、滤波算法并在国内首次采用消除共振技术,解决了普通陀螺仪由于周围噪声或震动干扰源对其数据的影响,TL618D另引进国际温度传感补偿技术,解决了由于漂度影响问题,具有超温稳定和使用寿命长等特点实现国内同类产品技术领先科技。

产品具有高性价比,产品小,应用领域比光纤陀螺更显优势,现已广泛应用于汽车、航海、运动物体的位置控制和姿态控制,以及其它需要精确角度测量的场合!

应用范围

AGV运输车

汽车导航

平台稳定

汽车安全系统

无人机

车装卫星天线设备

工业控制

机器人

性能指标

TL618D

参数

量程

±50°/s

±150°/s

±300°/s

测量轴向

X、Y、Z(可选)

X、Y、Z(可选)

X、Y、Z(可选)

带宽

>2000Hz

>2000Hz

>2000Hz

分辩力

0.1°/s

0.1°/s

0.1°/s

非线性

0.1% of FS

0.1% of FS

0.1% of FS

温度漂移

< ±0.1°/sec/℃

< ±0.1°/sec/℃

< ±0.1°/sec/℃

启动时间

5ms

5ms

5ms

输入电压

9~36V

9~36V

9~36V

输出电流

4~20mA

4~20mA

4~20mA

零度偏置电压

12mA(±0.02mA)

12mA(±0.02mA)

12mA(±0.02mA)

比率因子

0.16mA°/sec

0.0533mAV°/sec

0.0266mA°/sec

消耗电流(无负载时)

20

20

20

工作温度

-40℃~+85℃

-40℃~+85℃

-40℃~+85℃

储存温度

-40℃~+85℃

-40℃~+85℃

-40℃~+85℃

容性负载

1000Pf

1000Pf

1000Pf

振动

5g~10g

5g~10g

5g~10g

冲击

200g pk,2ms,½sine

时漂

20°/h

工作寿命

11年

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间MTBF

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

防水等级

IP67

连接器

5针航空插座,配一米电缆线

重量

110g(不含电缆线)

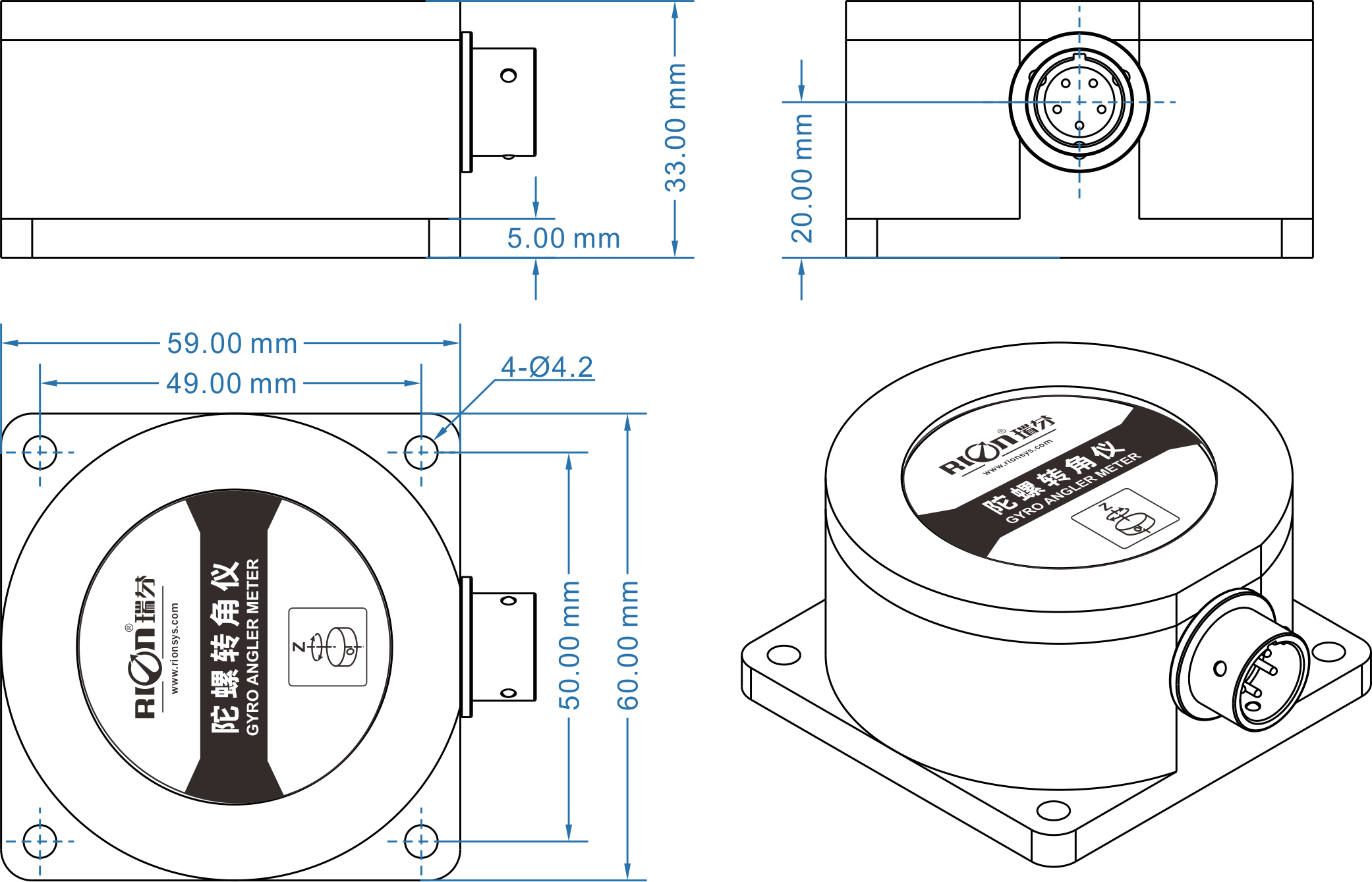

尺寸图

尺寸说明

  • 外壳尺寸

    L60×W59×H33mm

  • 安装尺寸

    L50×W49×H5mm

  • 安装螺丝

    4颗M4螺丝

规格书及软件下载

* 瑞芬产品规格书请联系在线销售工程师获取,或致电0755-29657137获取。
