分辨率0.1°
大量程
输出方式TTL
工作电压 DC3.3~7V
全温性能好
高抗振性能>100g
宽温工作-40～+85℃
产品介绍
应用范围
性能参数
尺寸图
资料下载

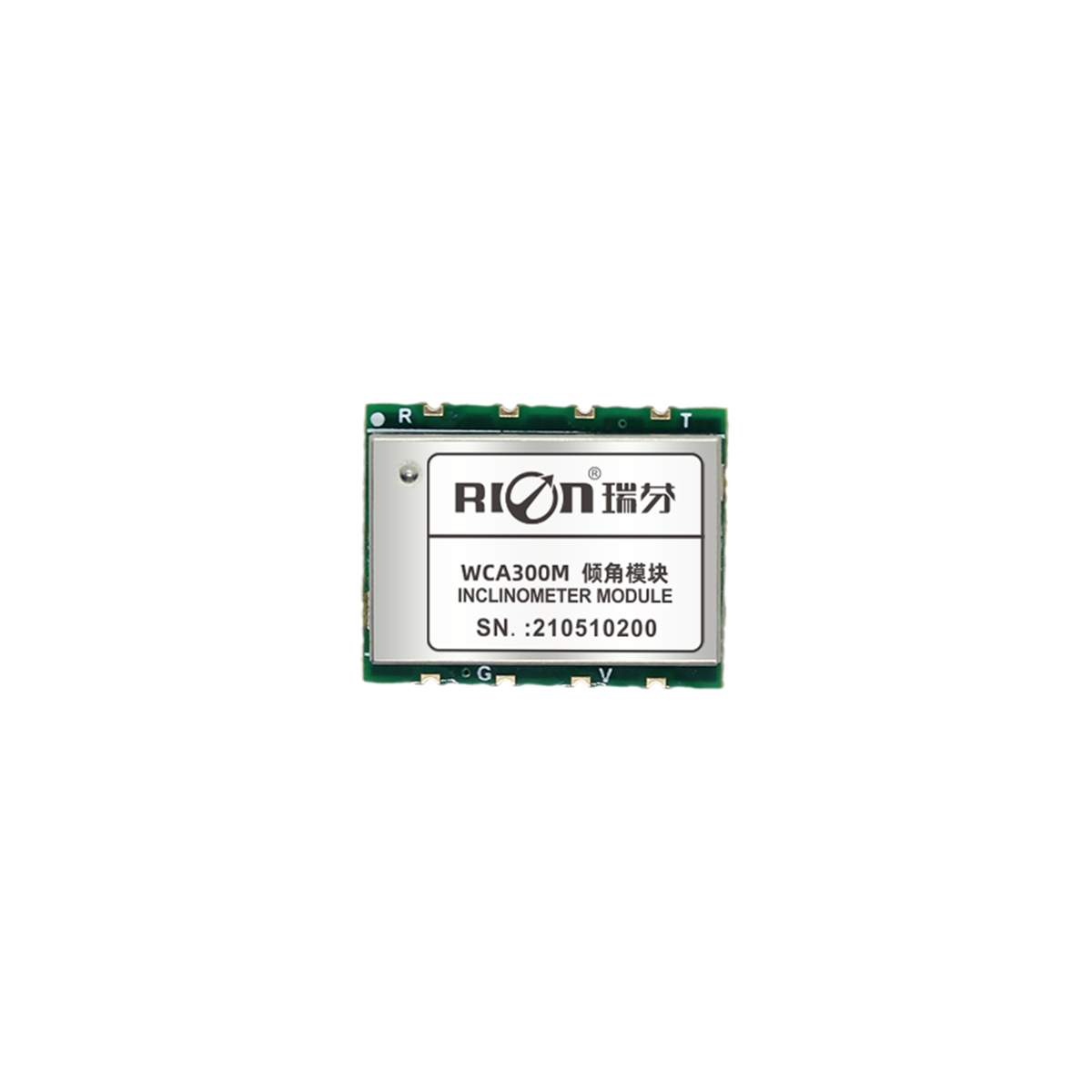

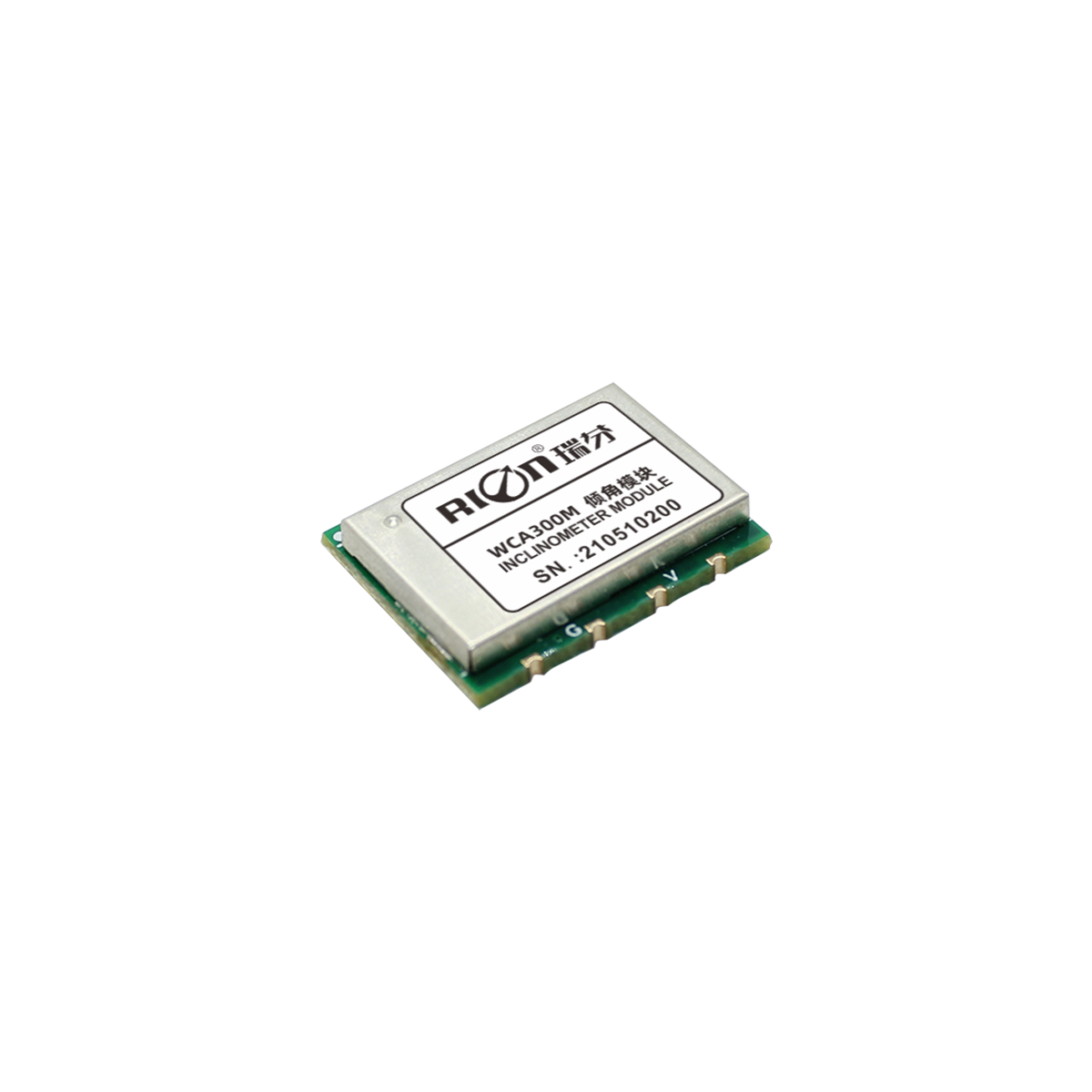

WCA300M单轴倾角模块是瑞芬公司自主研发的新型低成本倾角模块，采用最新抗干扰平台设计，集成新型微机械传感单元，宽温工作性能，抗振性能优越，长期工作稳定可靠，有效工作寿命长达10年。 每一只模块都经过工厂的严格校准程序，有效的消除零偏误差。交叉轴向误差，线性度误差。采用编带包装，可直接用SMT贴片机自动化贴装，更高效更低成本使用。
| WCA300M 条件 | 参数 | 单位 | |
| 量程 | 单轴 | 0～360° | ° |
| 分辨率 | | 0.1 | ° |
| 精度 | 25℃ | ±0.2 | ° |
| 温度漂移 | -40～+85℃ | ±0.02 | °/℃ |
| 响应时间 | 无滤波 | 0.1 | s |
| 零点偏差 | | ±0.1 | ° |
| 静态工作电流 | DC 5V | 10 | mA |
| 上电启动时间 | 1s | ||
| 工作电压 | DC 5V(推荐值) | ||
| 工作温度 | -40℃~85℃ | ||
| 输出接口 | 3.3V TTL | ||
| 输出负载 | >500 欧姆 | ||
| 工作时间 | 50000小时/次(无故障) | ||
| 抗振动 | 10grms、10~1000Hz | ||
| 抗冲击 | 100g@11ms、三轴向(半正弦波) | ||
| 重量 | 25g | ||

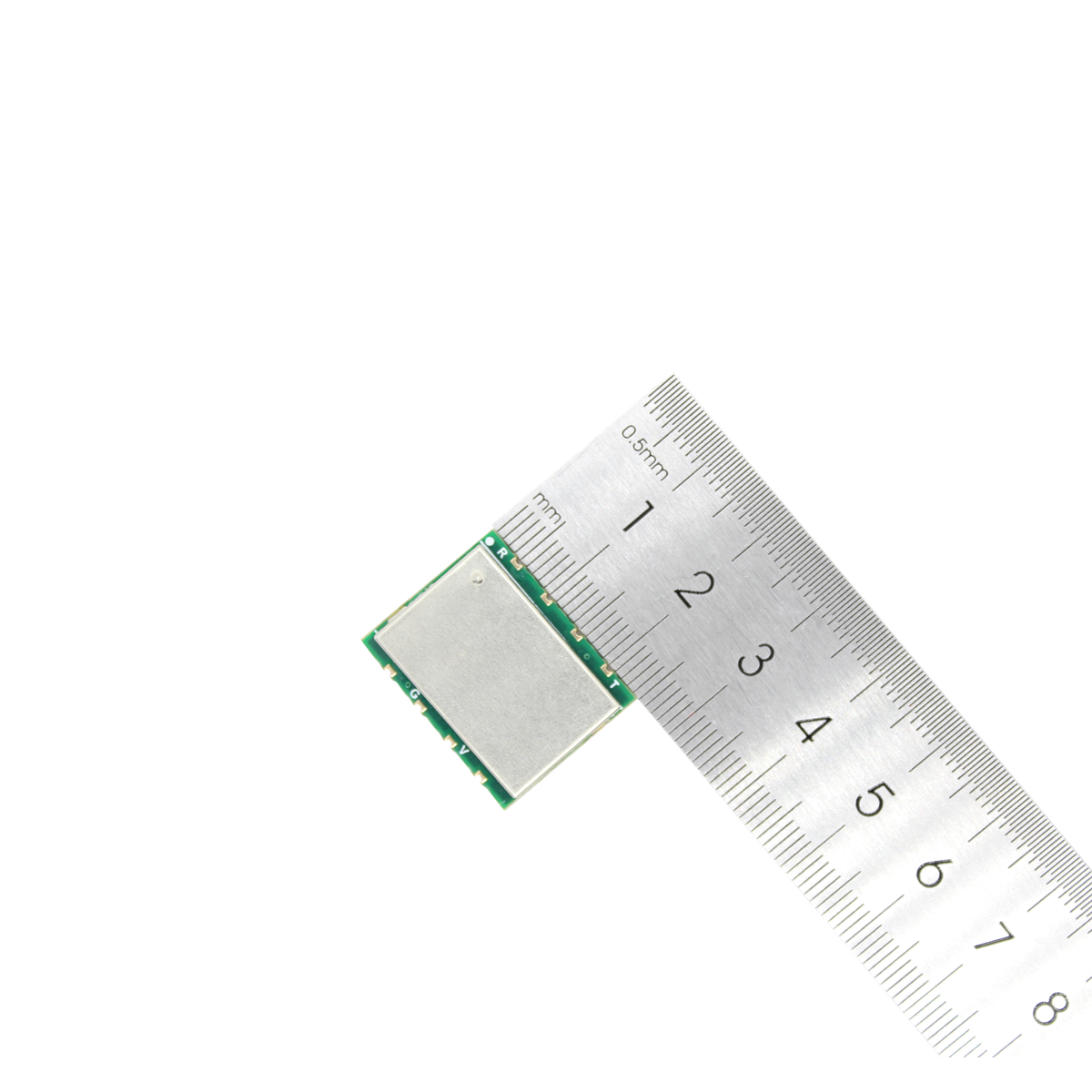

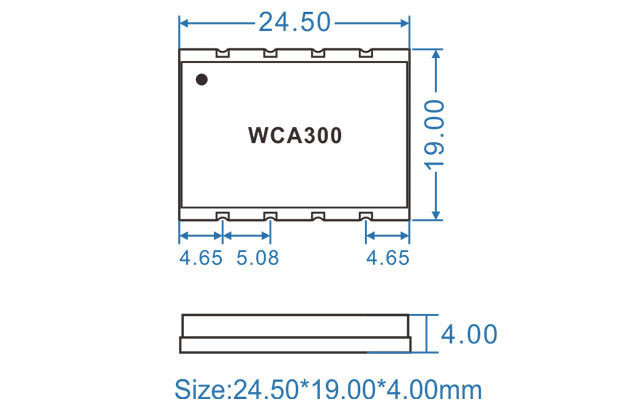

PCBA单板尺寸
L24.5×W19×H4mm
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
文件位置 ：规格书下载/WCA系列 光伏跟踪控制倾角仪/RION WCA300M
单轴光伏倾角模块
更新时间 ：2024-04-26 15:36
文件大小 ：2.2MB
文件格式 ：
